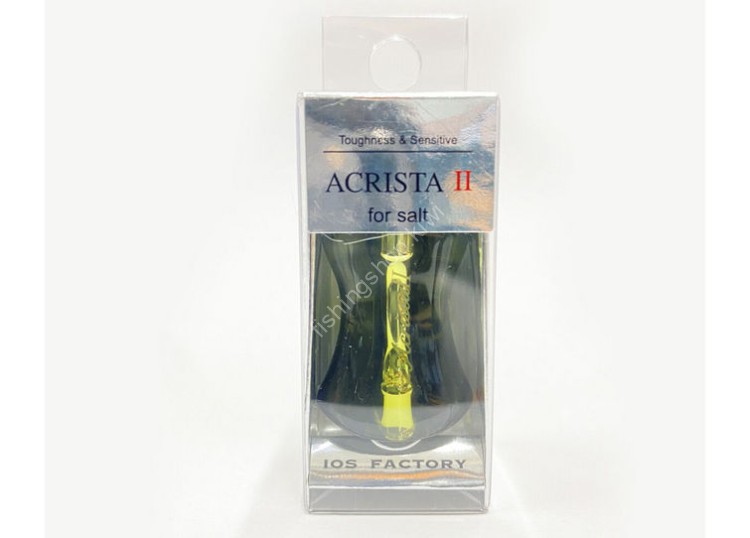

IOS FACTORY Acrista II Handle Knob Type B #Green

Идеальная посадка, блеск уровня ювелирного изделия и нескользящее покрытие — кноб, который легко принять за украшение. Первый в отрасли высокоточный кноб, устойчивый к соли, коррозии, пыли и влаге.
Совместим с рукоятками почти всех производителей: новый стандарт — в комплекте есть всё, от подшипников до инструмента для монтажа, так что с установкой справится даже новичок.

Комплектация
Коррозионностойкие подшипники из нержавеющей стали, шайбы и цветные детали, разработанные под каждого производителя катушек, дисковый ключ для установки

Совместимые катушки
DAIWA, SHIMANO (современного ступенчатого типа), REVIVE, RODIO CRAFT, Funnel и др.

Тип
Толстый стандартный тип A / Тонкий тип B (slim)

Внимательно прочтите перед установкой
ACRISTA изготовлен из деликатной акриловой смолы. Поверхность легко поцарапать — обращайтесь аккуратно. Органические растворители (например, очистители деталей) строго запрещены: они вызывают помутнение поверхности. Если поверхность помутнела, протрите её сухой мягкой тканью.
Это прочный кноб с простой влагозащитой за счёт пылезащитного уплотнения, но это не полная герметичность. В собранном виде вращение кноба будет тяжелее, чем у стандартного. Если важна максимальная лёгкость хода, снимите пылезащитное уплотнение; в этом случае ресурс будет сопоставим с обычным кнобом.
При завинчивании прилагаемых винтов используйте комплектный дисковый ключ. Обычная отвертка может повредить или сломать винты.
При сборке кноба используйте IOS-02 для всех узлов. Для наилучшей лёгкости хода используйте IOS-01, если в приоритете ресурс — IOS GEAR GREASE.

Рекомендуемые схемы настройки по типу рукоятки

SHIMANO
Безынерционные катушки 10 STELLA и новее, мультипликаторные катушки с одинарной или двойной рукояткой. Для некоторых CALCUTTA и др. рекомендуется заменить концевые винты на оригинальные.
Рекомендованная схема: от основания рукоятки — водозащитное уплотнение/подшипник/корпус/подшипник/шайба 0,1 мм × 2 шт./водозащитное уплотнение + концевой винт (если приоритет — лёгкость хода, без уплотнений)

DAIWA
Все безынерционные и мультипликаторные катушки DAIWA со спецификацией 2BB, рукоятка одинарная или двойная.
Рекомендованная схема: от основания рукоятки — втулка 2,6 мм + водозащитное уплотнение, подшипник, корпус, подшипник, шайба 0,1 мм × 2 шт., уплотнение + концевой винт (если приоритет — лёгкость хода, без уплотнений)

Карбо-рукоятки: REVIVE, RODIO CRAFT, Funnel и др.
Рекомендованная схема: от основания рукоятки — втулка 2,6 мм + водозащитное уплотнение, подшипник, корпус, подшипник, водозащитное уплотнение + концевой винт (если приоритет — лёгкость хода, без уплотнений).

Если рукоятка вращается туго или люфтит при указанных настройках, слегка подтесайте втулку 2,6 мм точилом/надфилем и соберите снова. При неправильном зазоре отрегулируйте его шайбой 0,1 мм.

Рукоятки IOS: Cardinal Adjustable, IOS W Handle SWAN, IOS Offset W Handle
Рекомендованная схема: от основания рукоятки — втулка 2,6 мм + водозащитное уплотнение, шайба 0,1 мм × 2 шт., подшипник, корпус, подшипник, шайба 0,1 мм × 2 шт., водозащитное уплотнение + концевой винт (если приоритет — лёгкость хода, без уплотнений)

DLIVE: Air Stir с одинарной и двойной рукояткой
Рекомендованная схема: от основания рукоятки — шайба 0,5 мм × 2 шт., втулка 2,6 мм + водозащитное уплотнение, подшипник, корпус, подшипник, водозащитное уплотнение + концевой винт (если приоритет — лёгкость хода, без уплотнений)

1. Для установки винтов используйте прилагаемый специальный дисковый ключ.
Не используйте обычную отвертку.
После надёжной затяжки винтов обязательно переместите корпус кноба вперёд-назад и убедитесь, что зазор отрегулирован корректно.

2. Если ощущается люфт, добавьте прилагаемую шайбу 0,1 мм.
Обычно достаточно рекомендованной схемы.

3. Если кноб не вращается даже после затяжки винтов, удалите одну шайбу 0,1 мм.
Обычно достаточно рекомендованной схемы.
